ジムニーJB64/ジムニーシエラJB74用のフロントドア用16センチスピーカーバッフルです。
3Dプリンタで作っています。左右セット(2個)。
MDF製はクルマに使うと経年で腐ることが多々ありますが、当製品はプラスチックとなっております。
パイオニアのTS-C1630で設計しています。ユーザー様情報で、クラリオンSRT1633もポン付けだそうです。
その他のスピーカーは、メーカーサイトでサイズの互換性を確認してください。
TS-C1630とミリ単位の誤差であれば、互換品という事で付くと思います。(保証はできません)
このバッフルは、開口径φ135、スピーカー取り付け部PCDφ151x8穴になっています。
(他製品の取り付け確認が出来た方は、もしよろしければ御一報いただけると、後の人の参考になります)
● スピーカーをバッフルに固定するタッピングネジは、全てのタイプに付属します。

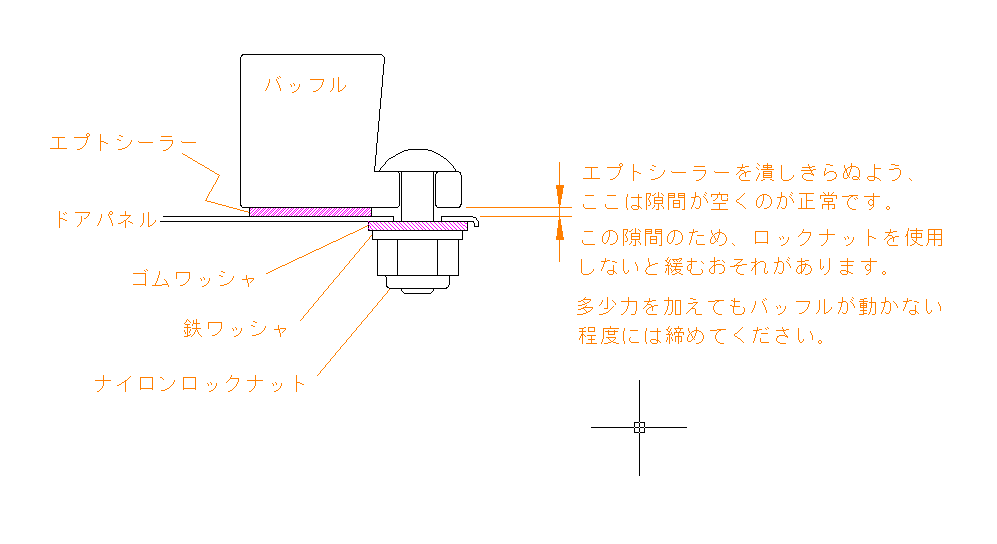

● バッフルをドアパネルに固定するネジは、標準品には付属しません。取付けセットには付属しています。
エプトシーラー(バッフルとドアパネルの間につけるゴムスポンジ)も同様です。
● 配線逃げ付きはTS-C1630のネットワーク部分を室内側に引き込むための逃げが用意してあります。
ネットワークの防水などを考えなくて済むので便利かと思います。
写真を使いまわしているため、実際の商品と細部が異なる場合があります。
1枚目は当該製品の写真ですが、それ以外は参考程度に見てください。
基本的な寸法は全種類同じです。
※ この説明文は各製品共用していますので、御自身で必要な商品をお選びください。
配線逃げ無し … 一番ノーマルな形状です。
配線逃げ有り … 上記に配線逃げが設けてあるもの。
取付セット付 配線逃げ無し … 一体型にエプトシーラー貼付け済み、取付けネジ付き。
取付セット付 配線逃げ有り … 上記セットの配線逃げがあるタイプ。
